STM32执行IAP升级后不能进中断

场景

基于 STM32做 IAP升级测试

问题现象

从 Boot层跳转后，APP出现卡死，并进入到 HardFault

调试过程

1. 调用了 HAL_Delay就会出现上述现象，不调用则不会卡死，怀疑是中断没打开，在 main前面添加了 __enable_irq()，现象一样（解释：其实不调用也会卡死，只是测试过程中只留意了 while(1)前的部分代码，并且这段代码很短，执行结束 SysTick都没有触发中断，在 while(1)前调用 HAL_Delay其实是加长了代码执行时间，从而导致卡死现象提前发生）
2. 由于目前的 boot层使用的时基是 sysTick，而 App层使用的时基是 TIM1，理论上应该是没有关系的，但是还是把时基换成一致试试
3. 先将 boot层和 App层的时基都设置为 TIM1，发现 App正常（解释：boot层未使用 SysTick，并未开启 SysTick中断，在 APP层，有无中断服务函数都不受影响）
4. 先将 boot层和 App层的时基都设置为 SysTick，发现 App又出现卡死现象（解释：由于 boot层打开了 SysTick中断，并未关闭，导致在跳转到 APP层后，一旦出发 SysTick中断就会卡死）
5. 经调试，猜测是 SysTick配置有问题

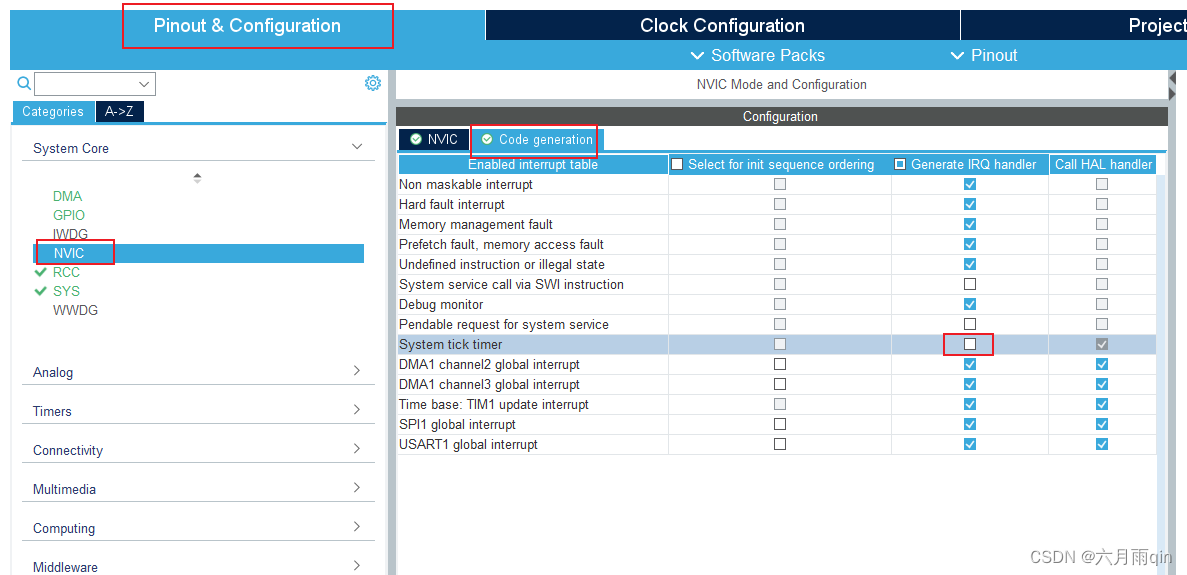

6. 经检查，发现 App中竟然没有 SysTick的中断服务函数，回过头去找 CubeMX，果然没有勾选 Generate IRQ Handler

7. 勾选后，App正常（这里没有勾选的原因是，在做 IAP之前，系统是上了 FreeRTOS的，但是再调试过程中发现 IAP功能没实现，于是就将 FreeRTOS去掉，只跑裸机，所以这里就有了一个隐患）
8. 此前，都是基于裸机的调试
9. 现在在 App中加入了 FreeRTOS，并使用 FreeRTOS内部实现的 SysTick中断服务函数后，又出现上述现象（解释：在启用调度器之前，boot层开启了 SysTick中断，并没有关闭）
10. 更改 App中断向量表，单独烧录到 MCU中，App能正常运行

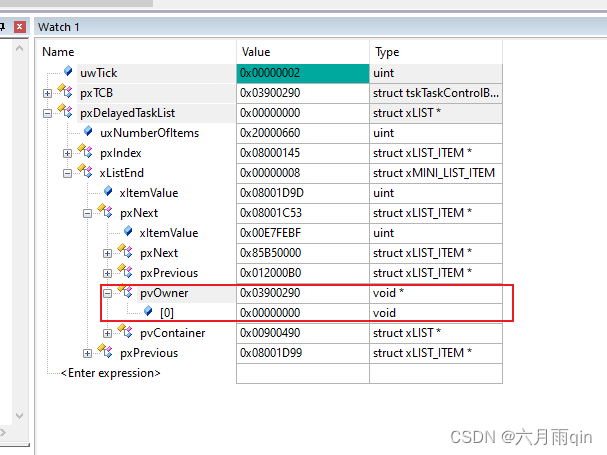

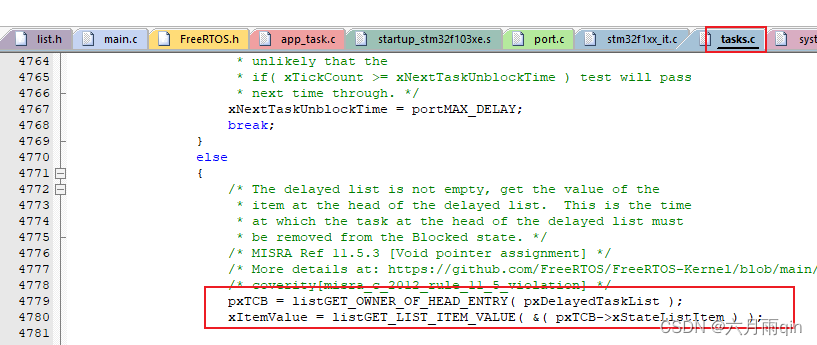

11. 然后恢复到第 9步的状态，再次调试发现，App在 FreeRTOS的 xPortSysTickHandler()->xTaskIncrementTick->xItemValue = listGET_LIST_ITEM_VALUE( &( pxTCB->xStateListItem ) );卡死，并且查看内存发现这里的变量的值有些奇怪，并且指针不在 RAM访问范围 0x20000000-0x20010000内：

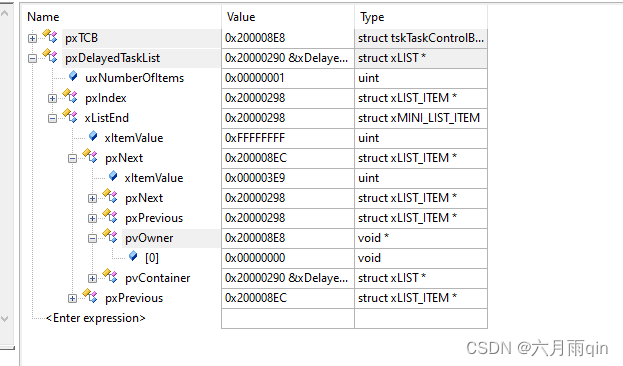

12. 结合 FreeRTOS的源码，发现 pxDelayedTaskList只有在启动任务调度器，进入到 prvInitialiseTaskLists()->pxDelayedTaskList = &xDelayedTaskList1;后，指向的地址才有合法性
13. 所以，怀疑是运行 App之前，SysTick的中断是打开的，所以才会进入中断服务函数，从而导致内存非法访问，导致卡死
14. 现在，只需在 Boot层，跳转到 App之前，调用 __disable_irq()，就可以了：

void App_Jump_To_App(uint32_t app_addr) {
  __disable_irq();	//关闭总中断
  volatile uint32_t jump_addr = *(volatile uint32_t *) (FLASH_APP_CODE_ADDR + 4);
  jumpapp = (pjumfunc) jump_addr;		//设置MSP指针
  __set_MSP(*(volatile uint32_t *) FLASH_APP_CODE_ADDR);	//设置栈指针
  jumpapp();	//跳转
}

15. 为什么不上 RTOS，并且在 Boot层不关闭中断，App也能正常运行？？？因为在 App中，使用的时基是 Timebase是 TIM1，所以 SysTick的中断服务函数里什么也没做，所以即使在跳转到 App之前，SysTick的中断是开启的，也不影响 App
16. 在 Boot层完成修改之后，调用 HAL_Delay又出现了卡死现象
17. 这次经调试，发现 TIM1时钟没法进入中断，(HAL_Delay的时基是 TIM1)，应该是 TIM1的中断没生效，联系到之前对 Boot层的改动，猜测在 Boot层调用了 __disable_irq()，对 App中的 TIM1有影响
18. 经上网搜索 __disable_irq()都干了什么事，得知实际上是将 primask置 1，由此推断，在 Boot层执行关闭中断操作后，导致 App的 TIM1中断不能响应：

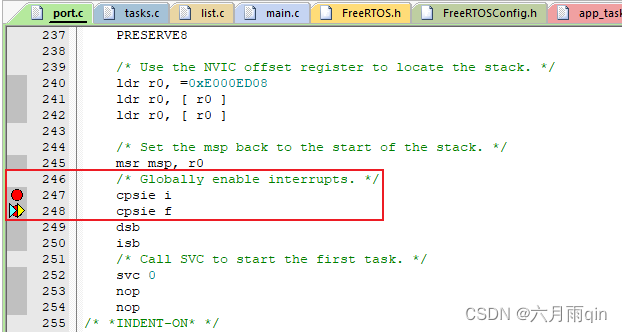

19. 但是为什么去掉 HAL_Delay，App也能运行，是因为 FreeRTOS中，在开启任务调度器的时候，会执行 prvStartFirstTask，在这个函数中会执行一个开中断，将 primask置 0：

结论

• 所以，综合上述问题，最终有两种方法比较好，我选择的方法二

  1. 方法一：在 Boot层跳转 App之前，调用 __disable_irq()关闭总中断，然后在 App层系统初始化完成后，立即调用 __enable_irq()打开总中断

      //Boot层
      void App_Jump_To_App(uint32_t app_addr) {
          __disable_irq();	//关闭总中断
          volatile uint32_t jump_addr = *(volatile uint32_t *) (FLASH_APP_CODE_ADDR + 4);
          jumpapp = (pjumfunc) jump_addr;
          __set_MSP(*(volatile uint32_t *) FLASH_APP_CODE_ADDR);
          jumpapp();
      }

      //App层
      int main(void)
      {
          HAL_Init();
          SystemClock_Config();
          MX_GPIO_Init();
          __enable_irq();	//开启总中断
          while (1)
          {
              printf("hello world\n");
              HAL_Delay(1000);
          }
      }


  2. 方法二：在 Boot层跳转 App前，只关闭 Boot层使用到的中断，不去操作其他中断

      //Boot层
      void App_Jump_To_App(uint32_t app_addr) {
          //这里只需关闭SysTick中断，并将其寄存器置清零
          SysTick->CTRL = 0;
          SysTick->VAL = 0;
          SysTick->LOAD = 0;

          volatile uint32_t jump_addr = *(volatile uint32_t *) (FLASH_APP_CODE_ADDR + 4);
          jumpapp = (pjumfunc) jump_addr;
          __set_MSP(*(volatile uint32_t *) FLASH_APP_CODE_ADDR);
          jumpapp();
      }

      //App层
      //不用管
